| Solid

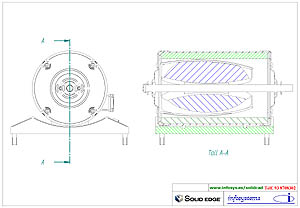

Edge Plànols és capaç
de dibuixar automàticament plans de tall de conjunts creats en 3D
. La creació dels ratllats té en compte les peces diferents.
Les línies de tall poden ser rectes o amb diversos trams, de tal
manera que Solid Edge sempre mostri la peça tallada per la línia
que s'hi dibuixa. La possibilitat d'edició per modificar el camí
establert inicialment sempre està contemplada permetent a l'usuari
variar el tall fins aconseguir el que busca. Com sempre Solid Edge presenta
uns paràmetres per defecte pel que fa a les línies de ratllats,
colors, etc., que sempre poden ser variats per ajustar la presentació
al gust del dissenyador. En conjunts complexes el programa mostra l'arbre
de peces del conjunt i l'usuari pot escollir les peces que vol que siguin
ratllades, canviant la configuració del tall automàtica. |
|
|
