Superfícies
de construcció |
|
|
|
Superfícies
de Solid Edge. Solid Edge no és
un paquet de superfícies, sinó que crea volums sòlids.
Però té la possibilitat de crear superfícies de construcció
que serviran per a crear models sòlids complicats d'una manera fàcil,
clara i eficient. Les superfícies es poden usar com a delimitació
de volums, per a la creació de camins en l'espai 3D que resultarien
impossibles de crear només per combinació de plans de referència,
etc. |
|
|
|
Taules

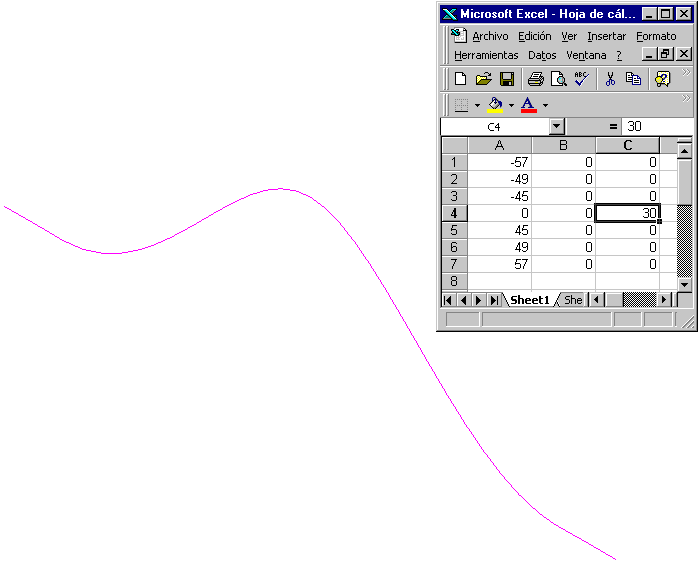

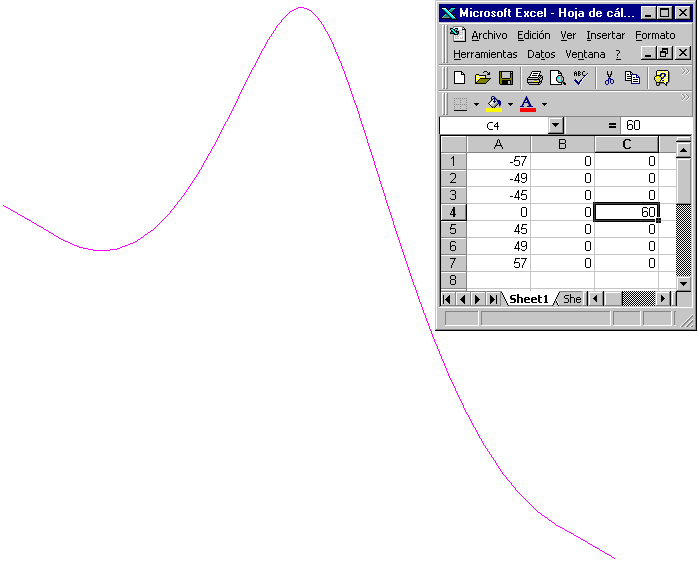

d'Excel. Mitjançant taules de valors
en un fitxer extern de Microsoft Excel es pot definir camins complicats
que estiguin descrits per una funció matemàtica. D'aquesta

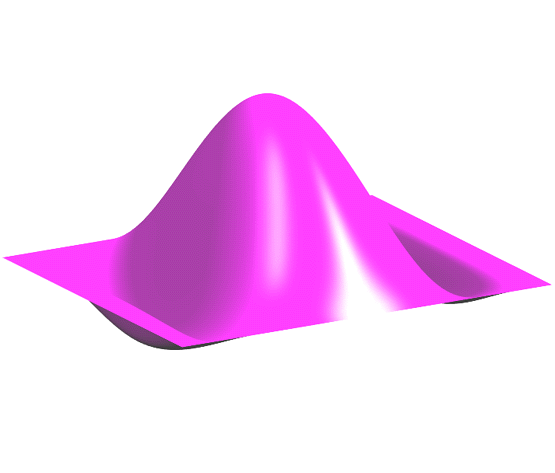

manera serà possible crear superfícies i volums a l'espai
i controlar exactament el seu recorregut. Els nous fitxers d'Excel es guarden
automàticament dins del propi fitxer de peça, reduint el
número de fitxers al disc. |
|
|
|
Tancament
de superfícies i creació de volums.

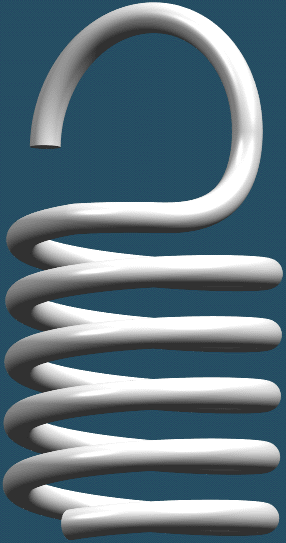

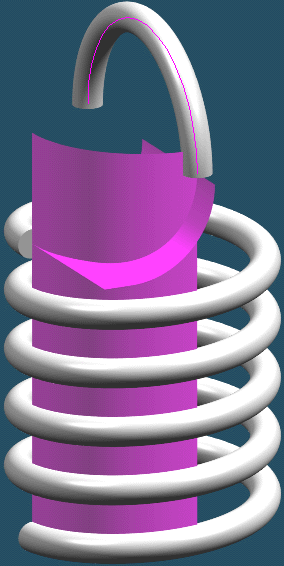

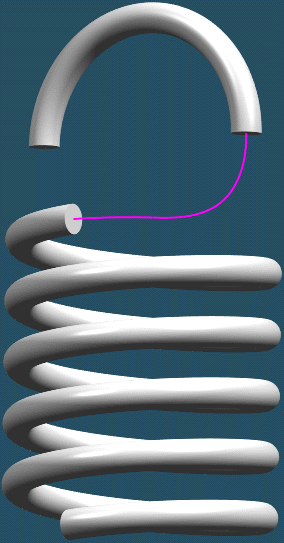

Solid Edge incorpora una nova funció útil per unir superfícies
mal connectades (un cas molt típic és la importació
de fitxers d'altres CADs amb format IGES, que acostuma a ser molt poc robust
i tendeix a deixar superfícies sense unir). D'aquesta manera i definint

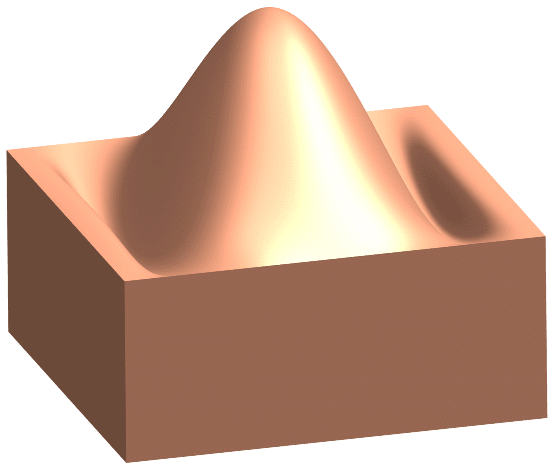

una tolerància d'unió es podran crear superfícies
tancades que podran convertir-se en sòlid reals. |
|
