Disseny
de models paramètrics |
|
|

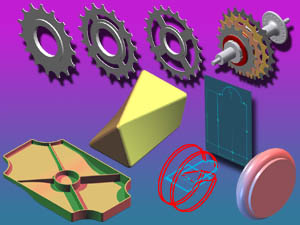

Disseny
paramètric basat en operacions:
Solid Edge disposa de potents
funcions de modelatge que inclouen:
- Superfícies
de construcció
- Famílies
associatives de peces
- Operacions de revolució,
escombrat, seccions o helicoidals
- Forats
- Parets primes
- Arrodoniments
- Patrons (Matrius) |
|
|
Tot
són operacions que simplifiquen i acceleren el modelatge, sobretot
per a peces complexes.
Les operacions paramètriques
de modelatge sòlid de Solid Edge segueixen una seqüència
progressiva, intuïtiva i consistent, perquè ha estat dissenyat
específicament per a professionals del Disseny Mecànic, seguint
la seva línia de pensament.
Tot això fa que sigui
un dels sistemes de Disseny 3-D més fàcils d'usar.
Amb Solid Edge es pot modelar
pràcticament qualsevol peça o conjunt en geometria sòlida
paramètrica,
i es poden guardar les operacions
de disseny en Biblioteques d'Operacions, per a la seva utilització
posterior en altres peces. |
|
|
|

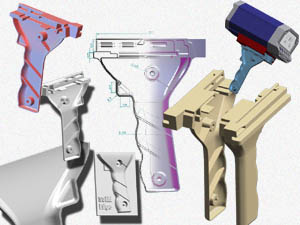

Modelatge
avançat. Les avançades operacions
del modelatge de Solid Edge permeten que l'usuari es concentri en el disseny
sense haver d'estar pendent del seu sistema de CAD. Un avantatge important
per a l'usuari consisteix en poder utilitzar perfils adherits per a crear
geometria que s'ajusti automàticament al seu entorn, el que simplifica
extraordinàriament l'edició o eliminació d'operacions
prèvies i proporciona una estabilitat elevada durant l'edició
de canvis. Les famílies associatives de peces permeten utilitzar
una peça com a una operació associativa bàsica, per
modelar peces emmotllades o mecanitzades. |
|
|
La
capacitat d'unió de superfícies permet la creació
d'arrodoniments sofisticats unint cares i vèrtexs. Protrusions i
Buidats helicoïdals es controlen mitjançant múltiples
opcions d'usuari - alçada, pas, sentit i nombre de voltes - al mateix
temps que es té en compte el gir del perfil durant el desplaçament
de la seva trajectòria. L'operació d'Inserció permet
retrocedir dins de l'arbre d'operacions constructives fins a un punt seleccionat,
inserir determinades operacions i retornar al punt de partida. Les construccions
cilíndriques poden utilitzar una operació d'enroscat exterior,
simplement seleccionant el cilindre i assignant valors a la dimensió
de la rosca. L'opció Dividir desemmotllats permet afegir desemmotllats
oposats a cada cara d'una superfície mitjançant una única
operació. Les opcions d'arrodoniment d'arestes permeten aplicar
diversos radis en punts intermedis i radis variables per un valor zero
i crear línies de retenció de tangent. |
|
Últimes
novetats. Sempre
havia estat possible posar lletres a les cares d'uns peça, però
actualment el programa va més enllà i permet posar lletres
perpendicularment a cares esfèriques amb la nova eina de protrusió
perpendicular i buidat perpendicular. |
|
|
|
|
