Vistes
explosionades per a instruccions d'ensamblatge |
|
|
|
|
Una
part integral de les il·lustracions tècniques i instruccions
d'ensamblatge està constituïda per vistes explosionades de
conjunts. Solid Edge automatitza l'obtenció d'aquestes vistes al
mateix temps que manté l'estructura de conjunt i les relacions entre
els seus components. L'explosió d'un conjunt en una direcció
determinada és automàtica, i posteriorment, permet desplaçar
i col·locar manualment els seus components, a conveniència
de l'operador. |
|
|

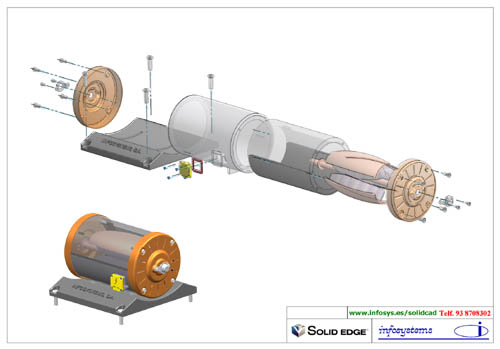

La
imatge del conjunt de la taula presenta alguns avantatges perquè
la interfase de Solid Edge, una manifestació de la Tecnologia STREAM,
permet una fàcil disposició de les peces i la gestió
simplificada de vincles i relacions associatives. |
|
|
