Explosionat
a l'entorn de plànols |
|
|
|

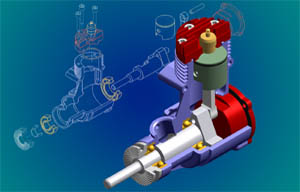

Les
vistes de muntatge que hem creat explosionant en 3D es recuperen per a
la documentació a l'entorn Solid Edge Plànols. Una opció
de gran utilitat a l'hora d'automatitzar els plànols de muntatge
en aquest entorn és el llistat i referenciat de peces d'un conjunt.
Es creen automàticament el número de referència de
cada element i es permet la creació de taules amb propietats generals
i personalitzades, que llavors es poden utilitzar en programes de fulls
de càlculs, com per exmple Excel. |
|
|

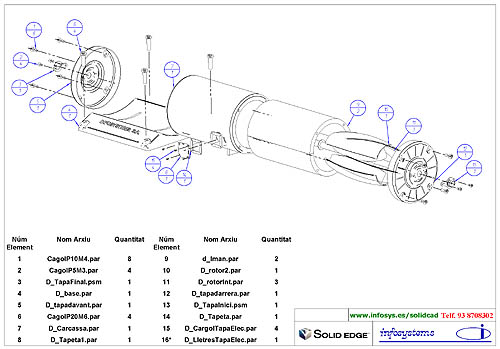

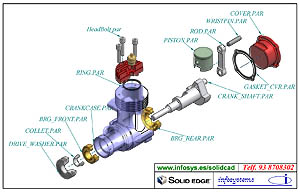

Vistes
de muntatges recuperades del 3D amb el seu llistat i refenrenciat automàtic. |
|
D'una
manera molt àgil i senzilla Solid Edge Plànols permet
seleccionar les propietats que hom vol incluore dins els llistats de material.
Les propietats personalitzades estan contemplades. Una novetat que presenta
Solid Edge és la possibilitat de crear el referenciat d'elements
per qualsevol de les propietats de l'arxiu de peça. |
|
|
|
